Модульные дымоходы и комплектующие

Одностенный дымоход

Моно-элемент представляет собой металлический дымовой канал без отдельной наружной оболочки и теплоизоляционного слоя.

Такие элементы используются в тех участках системы, где их применение предусмотрено проектом и требованиями оборудования.

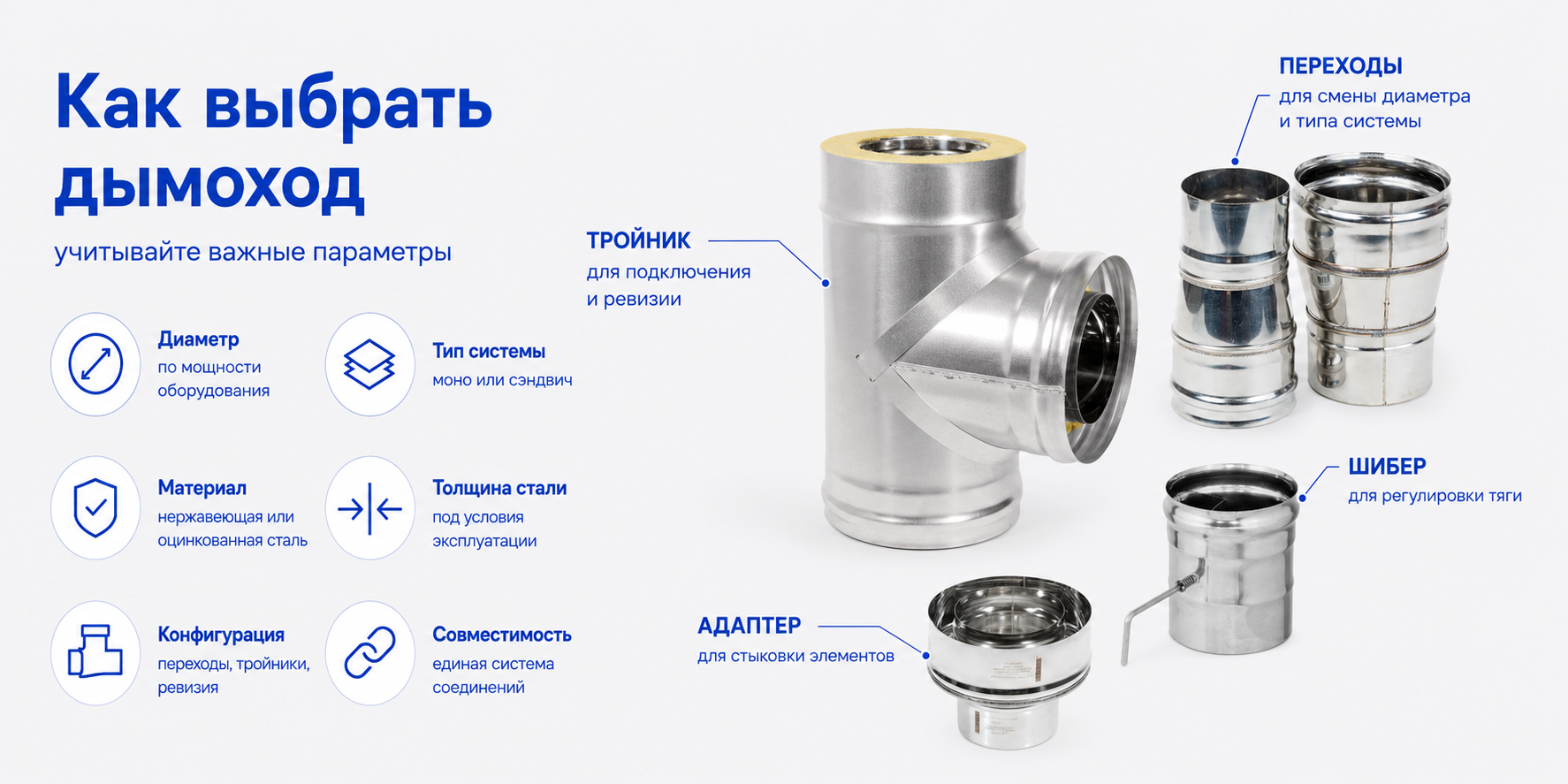

К моно-системе относятся трубы, тройники, отводы, шиберы, переходы и другие детали соответствующего исполнения.

Сэндвич-дымоход

Сэндвич-модуль состоит из внутреннего дымового канала, слоя теплоизоляции и наружной металлической оболочки.

При его подборе необходимо учитывать сразу два диаметра: внутренний размер дымового канала и наружный размер всего утеплённого элемента.

Например, обозначение 150×210 означает внутренний канал 150 мм и наружный диаметр 210 мм.

Ориентируйтесь на оборудование

Исходной точкой является техническая документация котла, печи или камина. Производитель указывает требования к дымоудалению и присоединительным размерам.

Диаметр дымохода нельзя произвольно уменьшать только потому, что нужный переход существует в продаже.

Не путайте размер патрубка и всей системы

Если выход оборудования и выбранный дымоход имеют разные размеры, возможность изменения диаметра должна быть технически допустимой.

Переход соединяет элементы, но не исправляет неправильно рассчитанное сечение дымового канала.

Толщина внутреннего элемента

В характеристиках моно-труб и деталей указывается толщина используемой стали. В ассортименте встречаются различные исполнения, в том числе 0,5 и 0,8 мм.

Обозначение у сэндвича

У утеплённых модулей могут указываться два значения, например 0,8/0,5 мм: отдельно для внутренней трубы и наружной оболочки.

Перекрытия

Узел прохождения через строительную конструкцию требует отдельного проектирования. Необходимо учитывать конструкцию дымохода, материалы здания, безопасные расстояния и требования производителя.

Кровля

При выходе через крышу учитываются диаметр трубы, угол ската, тип кровельного материала, герметизация прохода и положение оголовка относительно кровли.
