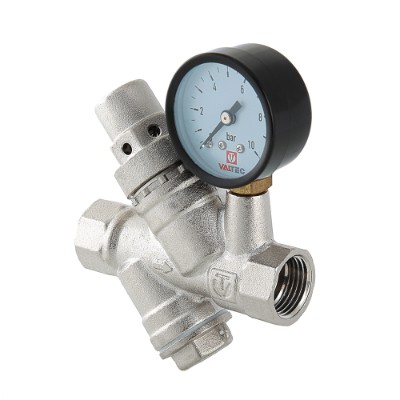

Редуктор давления с фильтром мех. очистки и манометром VALTEC 1/2" VT.082

Описание

(VT.082.N) Редуктор давления VT.082 предназначен для регулируемого снижения давления рабочей среды в сетях холодного и горячего водоснабжения при вводе водопровода в квартиру. Регулирование происходит по схеме «после себя». Редуктор снабжен манометром, который позволяет производить точную настройку выходного давления и дает возможность контролировать давление при водоразборе. Для защиты поршневых уплотнений и внутренней импульсной линии редуктор совмещен с косым фильтром механической очистки с размером ячейки 200 мкм. Пробка косого фильтра имеет ушко для пломбировки. В конструктивном плане редуктор выполнен пружинным, поршневым, регулируемым. Настройка и регулировка выходного давления производятся с помощью отвертки с плоским шлицем. Редуктор полностью ремонтопригоден, любой его элемент может быть отремонтирован или заменен. Редуктор рекомендуется устанавливать сразу после входного крана, перед водосчетчиком.

1 Рабочее давление бар 16
2 Диапазон температур рабочей среды °C +5?+130
3 Максимальный коэффициент
редукции 1:10
4 Пределы регулирования бар 2,0?5,0
5 Заводская настройка выходногодавления бар 3,0
6 Номинальный расход (при скорости 2м/с по DIN EN 1567) м3/час 1,27
7 Номинальный расход (при скорости 1,5 м/с по СП 30.13330.2016) м3/час 0,95
8 Условная пропускная способность (по ГОСТ Р 55023-2012 и СТ ЦКБА 029- 2006) (100%) м3/час 1,40
9 Расход при падении давления от настроечного 1,0 бар м3/час 2,0
10 Пропускная способность при падении давления от настроечного 1,2бар м3/час 2,3
